Clip-on värmesikte: så fungerar det och så väljer du rätt adapter
Ett clip-on värmesikte sitter framför dagkikarsiktet i stället för att ersätta det. Du behåller din vanliga optik, ditt riktmedel och din inskjutning, och sätter termiken på objektivet när det blir mörkt. Två saker avgör om det fungerar i praktiken: att adaptern har rätt mått och att du inte drar upp förstoringen för högt. Båda går att få rätt från början.
Så fungerar ett clip-on
Enheten monteras framför dagkikarsiktets objektiv och skickar sin bild genom din befintliga optik. Du siktar med ditt eget riktmedel precis som vanligt. Både Pulsar och Nocpix beskriver samma princip: den frontmonterade enheten fästs på objektivet och bevarar riktmedel och inställningar eftersom den inte rör kikarsiktets inre.
Behåller du inskjutningen?
I normalfallet ja. Men frågan förtjänar ett riktigt svar, för det är här folk blir besvikna, och mekanismen bakom är inte självklar.
Poängen, om du bara läser en ruta
1. Hårkorset rör sig aldrig. Det som kan röra sig är bilden av världen som hårkorset ligger ovanpå.
2. Det som flyttar bilden är att enheten sitter i en aning fel vinkel mot kikarsiktet.
3. Toleransen är kring en bågminut, alltså cirka 3 cm på 100 meter. Skjut ett kontrollskott.
Den naturliga invändningen är att du ju siktar med ditt eget hårkors, så hur skulle träffpunkten kunna flytta sig? Svaret är att hårkorset inte rör sig. Det som rör sig är bilden av världen som hårkorset ligger ovanpå.
Ett clip-on är en afokal enhet. Den bygger om scenen till en termisk bild och skickar ut den som parallellt ljus, alltså som om motivet låg oändligt långt bort. Det är precis så ditt dagkikarsikte ser verkligheten när det tittar rakt fram, och därför fungerar hela konstruktionen. Siktet märker inte att det tittar på en skärm.
Men ett kikarsikte avbildar efter vinkel. Kommer bilden in en aning snett hamnar hela scenen förskjuten i fokalplanet. Hårkorset står stilla, världen bakom det har flyttat sig, och du siktar bredvid utan att något ser fel ut. Det är därför kravet handlar om att enhetens optiska axel ska vara parallell med kikarsiktets, inte bara att den ska sitta fast.
Toleranserna är små. En patentbeskrivning för clip-on-riktmedel anger att in- och utgående optisk axel behöver stämma inom ungefär en bågminut, vilket motsvarar omkring 3 cm på 100 meter. En lutning på en tiondels grad är sex bågminuter, alltså runt 17 cm på 100 meter. En tiondels grad ser du inte med ögat på ett monterat clip-on.
Därför lägger tillverkarna så stor vikt vid kollimeringen, alltså att enhetens optiska axel är riktad mot dess mekaniska fäste. En tillverkare av clip-on beskriver det som den svåraste konstruktionsuppgiften och som det enskilt viktigaste prestandamåttet. Resten avgörs av monteringen. En klämma som är för stor, ojämnt spänd, överdragen eller har glappat upp låter enheten sjunka eller kantra, och båda de rörelserna är vinkeländringar. Pulsar varnar specifikt för både dålig passform och för att dra åt för hårt, och Nocpix påpekar att det är monteringen som avgör.
Den praktiska slutsatsen är enkel. Montera, spänn ordentligt och jämnt, och skjut ett kontrollskott på papper innan du går ut. Det tar tio minuter och är det enda som verifierar just din kombination av sikte, adapter och enhet.
Så mäter du rätt adapter
Det här är det vanligaste felet vid beställning, och det är också det lättaste att undvika. Det hänger dessutom direkt ihop med avsnittet ovan: en adapter som inte passar är just det som vinklar enheten.
Adaptern klämmer runt objektivhuset på ditt kikarsikte. Måttet du behöver är alltså husets ytterdiameter, inte linsens diameter. Det är inte samma sak, och skillnaden är större än de flesta tror. Ett kikarsikte med 50 mm objektivlins kan ha en ytterdiameter någonstans mellan 56 och 60 mm beroende på modell. Du kan alltså inte räkna ut adapterstorleken från siktets namn.
- Mät med skjutmått. Tumstock eller måttband är inte tillräckligt exakt.
- Mät längst fram på objektivhuset, där klämman ska sitta.
- Notera måttet i millimeter med en decimal.
Våra Rusan-klämmor finns i drygt fyrtio storlekar från 30 till 80 mm, med steg som 57 mm, 57,2 mm och 57,5 mm. Den upplösningen finns just för att passningen måste bli exakt. En klämma som är ett par tiondelar för stor håller inte enheten rak. Hamnar ditt mått mellan två storlekar, hör av dig innan du beställer i stället för att chansa.
Modulärt eller i ett stycke
Det finns två sätt att bygga adaptern, och valet handlar om hur ofta du byter utrustning.
Modulär klämma. Väljs efter kikarsiktets ytterdiameter och kombineras med en separat connector som matchar termiken.
Q-R i ett stycke. Klämma och gänga i samma del med snabbfäste, låst till en diameter.
- Modulärt består av en klämma i rätt ytterdiameter plus en connector som matchar termiken. Byter du kikarsikte köper du bara en ny klämma. Byter du termik köper du bara en ny connector.
- Q-R i ett stycke har klämma och gänga i samma del med snabbfäste. Färre delar och färre skarvar, men adaptern är låst till en diameter.
Har du ett vapen och ett sikte är varianten i ett stycke oftast enklast. Flyttar du termiken mellan flera riggar blir det modulära billigare i längden.
Gängan mot termiken
Adaptern har två gränssnitt. Klämman greppar kikarsiktet, och i andra änden sitter en gänga mot termiken.
M52x0.75 betyder 52 mm diameter och 0,75 mm gängstigning. Det är den vanligaste gängan på clip-on-enheter och fungerar som branschstandard. Men alla enheter använder den inte. HIKMICRO Thunder har egna connectorer i Rusan-systemet, en för Thunder 1.0 och Cheetah och en för Thunder 2.0 och 3.0. Kontrollera vad just din enhet har innan du beställer.
Håll nere förstoringen på dagsiktet
Det här är den vanligaste besvikelsen efter ett clip-on-köp, och den beror sällan på fel utrustning.
Bilden du tittar på skapas av termikens sensor och skärm. När du zoomar upp dagkikarsiktet förstorar du den redan färdiga bilden, inte verkligheten. Resultatet blir mjukare och grynigare, och synfältet krymper.
Pulsar anger 2 till 6 gångers förstoring som idealintervall och skriver att högre förstoring sänker upplösningen i bilden och smalnar av synfältet. Nocpix säger samma sak med andra ord: dra inte upp förstoringen så högt att den termiska bilden blir mjuk eller pixlig. Ett sikte som står på 3x ger alltså oftast en bättre bild än samma sikte på 12x.
Clip-on eller dedikerat värmesikte?
Båda fungerar. Frågan är vad du prioriterar.
Clip-on passar dig som vill behålla ditt dagkikarsikte och din inskjutning, som jagar både i dagsljus och mörker med samma vapen, och som vill kunna flytta termiken mellan riggar.
Ett dedikerat värmesikte passar dig som vill ha bästa möjliga termiska bild och en balanserad rigg. Nocpix påpekar själva att ett clip-on skickar bilden genom ytterligare ett optiskt lager, vilket kan ge mjukhet, kantförvrängning eller vinjettering vid vissa förstoringar. Ett clip-on lägger dessutom vikt långt fram på vapnet, medan ett dedikerat sikte oftast sitter bättre i balans.
Vad vi har i sortimentet
Nocpix

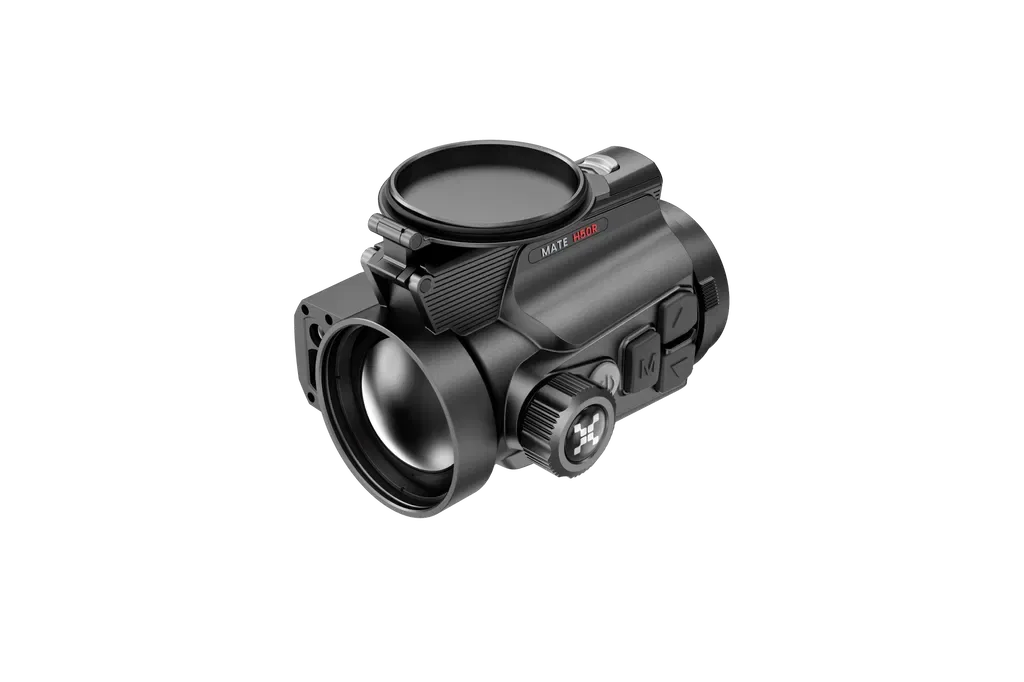

Fyra utföranden: LITE (L38), H38R, H50R och ULTRA (S60R). Från 384x288 till 1280x1024.
HIKMICRO
Fem modeller: TH35C, TQ35C, TQ35CL, TQ50C och TQ50CL. Egna connectorer i Rusan-systemet.
PixFra
35 och 50 mm, 384x288 eller 640x512, med och utan laseravståndsmätare. Egna ringadaptrar.
Själva adaptrarna hittar du under fästen och adaptrar. Vill du i stället jämföra vanliga värmesikten finns de under alla värmesikten, och hur långt du kan artbestämma med en viss brännvidd går vi igenom i detektionsavstånd: hur långt ser ditt värmesikte egentligen?
